¿Qué Onda?: Fundamentos Matemáticos de las WAVELETS. Parte I

Lo que se presenta a continuación es basado en un artículo de Albert Cohen y Jelena Kovacevic llamado Wavelets: The Mathematical Background.



Cuando se tiene una señal, existen una gran cantidad de maneras de representarla y en base a lo que necesitamos hacer con dicha señal es que elegimos la manera en que va a ser tratada. El objetivo es que la información obtenida de la señal tenga significado para nosotros, es ahí dónde se pueden lograr varios acercamientos. Entre ellos se encuentran la multiresolución y las transformaciones de dominio.

La multiresolución a grandes rasgos es ir representando la información de manera que los detalles son agregados de forma sucesiva. Para la representación de una señal, uno de los temas que se utilizan ampliamente son las transformaciones de dominio y con ello es menester hablar una de las técnicas más aplicadas, la transformada de Fourier. Con la transformada de Fourier cambiamos la representación de una señal en el dominio del tiempo al dominio de la frecuencia, pero no podemos saber en que instante de tiempo está ubicada la frecuencia, esto es en algunos casos una limitación.

Una manera de darnos una idea de la localización en tiempo de la frecuencia es construir bloques y aplicarles la transformada de Fourier. Si tenemos que es una señal de frecuencia, con Fourier obtenemos un pico en la frecuencia dada. A partir de esto podemos expresar dónde es la ventana usada para localizar la frecuencia en el tiempo, a esto se le llama Short-time Fourier Transform (STFT). Una de las principales desventajas con la STFT es que la localización en el espacio tiempo es fija. Con las wavelets se tiene un acercamiento diferente, la localización de la frecuencia es logarítmica y proporcional al nivel de frecuencia.

Se puede definir una familia de funciones de la siguiente manera que nos permita tener una representación en la escala del tiempo

,

(1)

dónde es una función fija llamada “wavelet madre”, a representa el escalamiento de la función y b son los corrimientos en el tiempo.

Basado en la función representada en (1) y tomando en cuenta que es un espacio de Hilbert, se define la transformada de una función f de la siguiente manera:

(2)

Para que la transformada (2) pueda ser invertible, se tiene elegir una de manera que cumpla con la condición de admisibilidad mostrada a continuación:

(3)

Y para asegurar que la integral es finita se debe cumplir que . En base a lo anterior tenemos que se puede reconstruir mediante:

(4)

Prácticamente, una transformada wavelet continua se aplica a una serie de puntos discretos de manera . Si se restringe la transformada continua wavelet de manera que , dónde entonces para valores fijos y . Entonces podemos definir la función wavelet de manera general cómo:

,

(5)

Para saber si la transformada wavelet en el caso discreto caracteriza completamente la función f y logra reconstruirla de manera estable, se requiere introducir el concepto de frames.

Para que un frame exista, y por lo tanto reconstrucción a partir de la wavelet, se debe tener una secuencia en un espacio de Hilbert H si para cada x perteneciente al espacio H se cumple lo siguiente:

(6)

En dónde los límites son independientes de x. A dicha secuencia se le asocia al operador F que representa a y también se desprende de ahí F* que asocia la sumatoria de las secuencias en .

La desigualdad expresada en (6) puede ser expresada en términos del operador hermitiano F* F de manera que:

(7)

En base a lo anterior podemos definir una secuencia dada por que también constituye un frame llamado dual frame con límites en y se asocia con el operador llamado por lo consiguiente tenemos que:

(8)

Y también tenemos que así que una x que forma parte del espacio de Hilbert es representada por:

(9)

Para reconstruir x debemos conocer . Teniendo en cuenta que:

(10)

Dónde el operador residual satisface lo siguiente:

(11)

Sustituyendo en (7) nos da como resultado la siguiente ecuación:

(12)

Si tenemos que A=B=1 después de renormalizar, entonces podemos definir lo siguiente:

(13)

De manera que elegimos valores de A-B/A+B que se aproximan a cero y también A y B de manera arbitraria cercanos a uno seguido de una renormalización, eligiendo valores a₀ y b₀ cercanos a uno y cero respectivamente. Lo anterior significa que se ha hecho un sobre-muestreo de la wavelet continua en un arreglo bastante denso. Una de las aplicaciones más usadas para usar el sobre-muestreo empleando frames es el de reducir el error de reconstrucción con una relación basada en el sobre-muestreo.



Continuará…

MEMORIA

NO SE OLVIDA

wavedemo: Herramienta didáctica en MATLAB para wavelets. Ejemplo para descomponer una imagen paso a paso

En este post no voy a hablar de la teoría de las wavelets, eso ya tocará en otra ocasión. Buscando desesperadamente información cuando estaba tratando de entender el “image denoising” usando wavelets, me tope con este demo que trae incluido del toolbox de wavelets en MATLAB. Aquí pongo un ejemplo muy simple para ver como se realiza una transformada wavelet aplicada a una imagen.

Primero se tiene que cargar el demo, simple y sencillamente poniendo lo siguiente en la línea de comandos:

wavedemo

y aparece a continuación la siguiente ventana

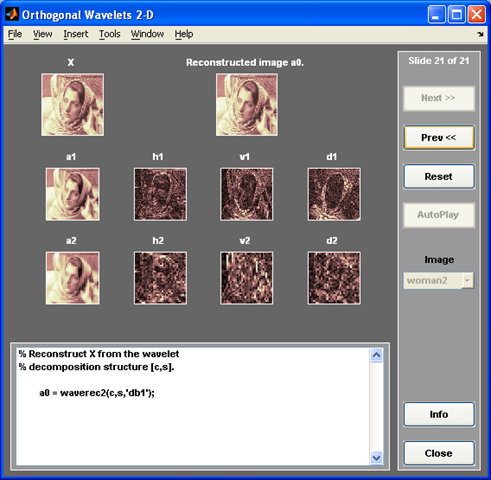

Como se muestra en la imagen anterior, se tienen tres opciones, la primera es un buen ejemplo para mostrar los comandos utilizados a bajo nivel por MATLAB para realizar la transformada wavelet de manera secuencial. En este ejemplo presionamos el botón que dice: “Command line mode” y nos muestra la siguiente ventana

como se puede observar, cuenta con varios ejemplos aplicando la transformada wavelet, continuamos presionando el botón que dice “Wavelet 2-D” y nos muestra la siguiente pantalla

Es importante notar en donde dice Image, obviamente se selecciona la imagen que queremos mostrar en el ejemplo, y presionamos “Start >>” para ir paso a paso o “AutoPlay” para que lo reproduzca automáticamente.

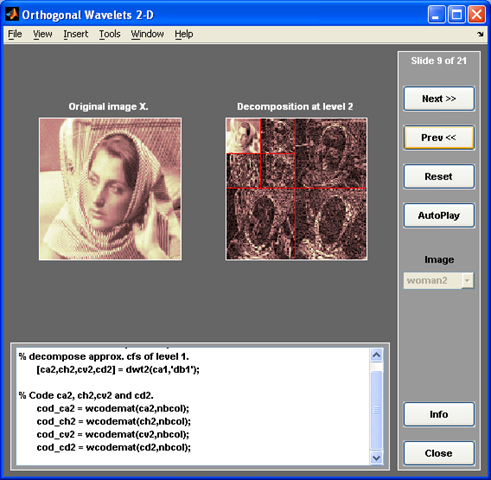

A continuación se muestran algunos de los pasos:

WHY?

Cualquiera puede opinar al respecto.

Se puede hablar con todos los prejuicios del mundo.

Se puede incluso llegar a justificar con lo que sucede en esta ciudad.

Pero, no.

No puede tomarse como válida dicha justificación.

No sé en estos precisos momentos cuales fueron exactamente los motivos, ni las circunstancias.

No importa si era drogadicto.

Alzar la voz, no ha sido solo en momentos como este, cuando se vive en carne propia y nos alcanza la podredumbre que carcome nuestra - ya teñida de rojo – ciudad.

No se puede expresar.

No existen palabras.

Tristeza.

Era mi amigo.

Esta mañana todavía vivía, ya no más.

Chava

¡GANADORAS!

Escribo en celebración de una memorable ocasión, ahora si es oficial el anuncio.

Si, nuestras cuenta cuentos urbanas, (por si no han visto el link allá arriba) han sido ganadoras ni más ni menos del Premio al Fomento de la Lectura "México lee 2009", pueden ver la nota oficial aquí. Y la semana que entra estará en representación del colectivo Ivonne en el palacio de Chapultepec, en México D.F. para asistir al Primer Encuentro Internacional de Salas de Lectura en el cual se llevará a cabo la premiación.

A continuación transcribo un fragmento de la nota oficial, claro donde se anuncia a nuestras ganadoras:

En la categoría de Fomento de la lectura desde la sociedad civil, el jurado, integrado por la promotora y capacitadora Carola Díez, el profesor Amílcar Saavedra y el especialista en promoción de la lectura Rubén Pérez Buendía eligió como ganadora a Ivonne Ramírez Ramírez, de Ciudad Juárez, Chihuahua, representante del Colectivo Palabras de Arena, con el trabajo Regalando palabras en el desierto: cuentacuentos urbanos entre maquiladoras y narcofosas.

Nuevamente, cómo dice Mr. Cómic Man y se ha convertido en frase célebre local:

"Esa es la actitud"

¡Felicidades PuentaPuentos Urbanas!

Graficar la respuesta a la frecuencia y los polos y ceros de un filtro FIR en MATLAB

En este ejemplo se grafican los filtros que vienen como ejemplo en el post anterior: ¿Qué es un filtro de respuesta finita? (FIR:Finite impulse Response). Un ejemplo.

Si tenemos un filtro como se muestra a continuación:

Lo podemos graficar en MATLAB con el siguiente código:

RaizDeDos = 2^(1/2);
h = [1/RaizDeDos 1/RaizDeDos];
freqz(h,1);

La función freqz ejecutada de la manera anterior nos regresa una ventana con la siguiente información:

Como se puede observar nos regresa la magnitud y la fase del filtro, pero solo nos muestra hasta pi, para graficar la respuesta de 2pi, tenemos que hacerlo de la siguiente manera:

RaizDeDos = 2^(1/2);
h = [1/RaizDeDos 1/RaizDeDos];
freqz(h,1,'whole');

Si, es de la misma manera, simplemente  se le agrega ‘whole’ a la función freqz. Para mas información simple y sencillamente teclear doc freqz para acceder a la documentación de MATLAB. La respuesta a la frecuencia queda como a continuación:

Para graficar los polos y ceros del filtro, el código en MATLAB es de la siguiente manera:

RaizDeDos = 2^(1/2);
h = [1/RaizDeDos 1/RaizDeDos];
z = roots(h);
zplane(z',1);

Como se observa, primero se tienen que calcular las raíces de h, ya que tenemos que

y

Así que para calcular los ceros tenemos que calcular las raíces de z en h, por eso la línea z=roots(h); y como nos regresa un vector columna, ponemos la transpuesta en la función zplane. La gráfica quedaría como se muestra a continuación:

Si, es simple como eso, pero para poder llegar a eso tuve que pelearme un buen rato con MATLAB, por eso es que aquí lo pongo, jeje.



Technorati Tags: MATLAB,FIR,zplane,freqz,filtros

¡Santas pandemias Bacman!



Hay cosas que no se pueden definir con la rigurosidad científica que en más de un par de ocasiones embarga este espacio, como por ejemplo el explicar invasiones de seres putrefactos y hambrientos y es por eso que los expertos en la materia se encargan de ello, este es un buen ejemplo.

Infestación es la obra de un grupo de comiqueros en el borderland juarezpaseño y áreas circunvecinas. Ya tienen un buen rato haciendo monitos por estos lados y a primera vista se aprecia el resultado de su excelente jale. Es un orgullo ver el nacimiento de este pequeño insecto y esperemos que pronto se pueda ver infectando por doquier.

Bueno no me podía quedar así y pues ahí les van unos cuantos datos cuantizados de esta obra:



- 370 páginas

- 16 historias

- 2 países

- 3 escritores

- 8 dibujantes

- 6+ Artistas invitados

- 1era edición

- 07/2009

- ISBN: 978-0-578-03442-3

- Portada a Colores

- Resto a escala de grises





Para más información pues, dense una vuelta por el blog oficial de los seis cinco seis.



Technorati Tags: 656 Comics,Infestación the mythology

BuzzNet Tags: 656 Comics,Infestación the mythology

¿Qué es un filtro de respuesta finita? (FIR:Finite impulse Response). un ejemplo.

Este post trata sobre un ejemplo tomado del Libro: Digital Signal Processing Using MATLAB and Wavelets, de Michael Weeks, Capítulo 3.

Básicamente, existen principalmente tres tipos de filtros: pasabajas que dejan pasar solamente bajas frecuencias; pasaaltas que dejan pasar altas frecuencias y pasabanda que permiten el paso de todo el espectro, no es menester de este ejemplo el explicar en teoría que es un filtro (eso tomaría demasiado) ni tratar el diseño de los mismos (eso tomaría aún más).

El nombre FIR viene de la manera en que el filtro afecta una señal. Una función impulso es una entrada bastante interesante, donde la señal es 0 siempre, excepto en un lugar donde tiene valor de 1 (una unidad). Se llama también delta Dirac en tiempo continuo y delta Kronecker en discreto (shhh!). La respuesta de un filtro FIR a esta entrada es de duración finita, y por lo consiguiente se le da este nombre.

Suponiendo que la Figura 1 tiene una entrada x[n] = [1,0]. La salida sería [0.5,0.5], y cero después de eso. Se pueden obtener estas salidas aplicándolas en orden a la estructura del filtro. En el tiempo 0, x[0] aparece en la entrada, y cualquier cosa antes de esto es cero, que es lo que el elemento delay producirá como salida. En el siguiente intervalo de tiempo x[0] será la salida del delay mientras que x[1] será la entrada actual.



Figura 1: Filtro FIR con coeficientes {0.5,0.5}



¿Cómo se expresa y[n] en forma de ecuación? Como se observa de calcular y[0] y y[1], se tiene exactamente el mismo patrón:

y[0] = 0.5x[0] + 0.5x[-1]

y[1] = 0.5x[1] + 0.5x[0]

esto se generaliza como:

y[n] = 0.5x[n] + 0.5x[n-1]

La Figura 2 muestra la forma general de un filtro FIR, para K+1 coeficientes (son K+1, porque se empieza en 0 y se cuenta hasta K). El número de coeficientes también es llamado taps. Por convención el número de taps es igual al número de coeficientes. Así que un filtro con coeficientes {b0, b1, …, bK} tiene K+1 taps, debido a que tiene K+1 coeficientes. De todas maneras se dice que el orden es K. En otras palabras el orden del filtro y los taps expresan lo mismo pero con diferencia de 1.



Figura 2: Forma generalizada de un Filtro FIR

Con la estructura de la Figura 2 es posible determinar la salida. También es posible determinar la ecuación de la salida, la cual es:

y[n] = b[0]x[n-0] + b[1]x[n-1] + b[2]x[n-2] + … + b[K]x[n-K]

Nótese que para cualquier índice que se usa para b[.] es usado en x[n-.]. Esto significa que podemos representar todo lo que se encuentra al lado derecho de la ecuación como una sumatoria:

¡Hey!, eso parece como una convolución, ¿no es así?

Un filtro pasabajas, puede llamarse también filtro promediador, mientras que un pasaaltas, puede ser llamado filtro diferenciador, debido a que estos términos describen el funcionamiento de los filtros.

Por ejemplo, un filtro FIR con dos coeficientes de 0.5 y 0.5, se observa que la salida es:

y[n] = 0.5x[n] + 0.5x[n-1], o equivalentemente y[n]=(x[n]+x[n-1])/2

dicha salida, encuentra el promedio entre la entrada actual y la anterior. Si se observa la respuesta a la frecuencia de dicho filtro, se observa que las partes de bajas frecuencias (cambian lentamente) aparecen en la salida, mientras que el filtro decrementa las partes de altas frecuencias (cambian rápidamente).

Para el filtro de diferencias, se pueden tener coeficientes de {0.5 , –0.5} donde:

y[n]=(x[n]-x[n-1])/2

Esto da el cambio entre las dos muestras, escalado por 1/2 para ser consistente con el filtro de promedios. Como es de esperarse, la respuesta a la frecuencia de dicho filtro, debe atenuar las partes de cambios lentos en la señal, y enfatizar la parte que cambia rápidamente, concluyendo que es un filtro pasaaltas.

WTF

The pseudomathematicalgeek Joke of the day...

- How do you say that! It’s not allowed here.

- Easy, easy, let me explain to you what it means.

- It better be true!

- Wavelet Transform

- And the F?

- Nah!, that is just for Fun…

Por fin sucumbí ante el canto del ave

¡Uyuyuy!, pues sí, en uno de’sos arranques de “keep up with technology” me decidí a crear mi tuiter-cuenta, aunque todavía no sé realmente para que sirve o cómo se usa, pero por lo pronto ya la tengo.

Ahora si, ya puedo decir: “Follow me on twitter, guey” :P

http://twitter.com/gustavoramirezv

Ejemplo para leer una imagen PGM en Visual Basic 6.0

En el mundo de los programadores de software, Visual Basic no sirve para nada, je je, y para un par de cosas es cierto, pero para el resto, no. Déjenme explicarme un poco en esto. Visual Basic es un lenguaje desarrollado para hacer aplicaciones rápidas, en pocas palabras es un RAD (Rapid Application Development) como a los geeks de IBM los 80's les gusto llamarle.

Así que por ende, debe tener unas cosas por otras, es un lenguaje hasta cierto punto fácil de aprender y puedes desarrollar interfaces graficas de tres patadas, pero, pierdes un poco de control sobre la programación así que nada en cuestiones como programación orientada a objetos y apuntadores), conste no es solo esto, si no una lista que desconozco y tampoco necesito conocer. Otra de las desventajas es la lentitud para ejecutar los programas. Esta última es muy notable si lo comparamos con lenguajes un tanto más específicos para el procesamiento digital de imágenes, como por ejemplo MATLAB, o hasta LabVIEW.

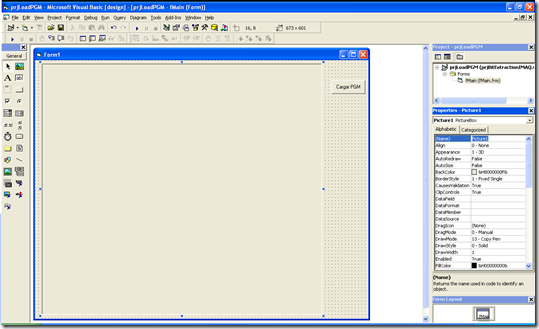

Dejando de lado un poco el rollo, este ejemplo lo iniciaremos haciendo la interfaz gráfica de nuestro ejemplito, en una forma de Visual Basic, no iniciaré desde la creación del proyecto para no volver este post muy largo como el ejemplo de GUIDE. Primero ponemos un PictureBox y un CommandButton, el primero lo dejé con el nombre que le pone por default VB Picture1 y el segundo le puse cmdLoadPGM y le cambié el caption a “Cargar PGM”

La siguiente función es la que se encarga de leer el archivo PGM de la PC, y lo despliega en el Picturebox que le pasamos como parámetro:

Public Function LoadPGMtoPictureBox(strPGMpath As String, myPictureBox As PictureBox)

    Dim bytes() As Byte
    Dim pFileLenght As Long
    Dim iWidth As Long
    Dim iHeight As Long
    Dim i As Long
    Dim j As Long
    Dim iCountZeros As Long
    Dim iCounter As Long
    Dim strCatchWidth As String
    Dim strCatchHeight As String
    Dim pFileLength As Long
    Dim ptrToBytes As Long
    Const PGM_MAGIC_NUMBER = "P5"
    Dim u As Long
    Dim u2 As Long

    pFileLength = FileLen(strPGMpath)

    ReDim bytes(1 To pFileLength)

    Open strPGMpath For Binary Access Read As #10

        Get #10, 1, bytes

    Close #10

    If Not Chr(bytes(1)) & Chr(bytes(2)) = PGM_MAGIC_NUMBER Then _

        Exit Function

    iCountZeros = 0
    iCounter = 4
    strCatchWidth = ""
    strCatchHeight = ""

    Do
        strCatchWidth = strCatchWidth & Chr(bytes(iCounter))
        iCounter = iCounter + 1
    Loop While IsNumeric(Chr(bytes(iCounter)))

    Do
        strCatchHeight = strCatchHeight & Chr(bytes(iCounter))
        iCounter = iCounter + 1
    Loop While IsNumeric(Chr(bytes(iCounter)))


    iWidth = CInt(strCatchWidth)
    iHeight = CInt(strCatchHeight)

    For i = 0 To iHeight - 1
        For j = 0 To iWidth - 1
            ptrToBytes = ((i) * iWidth) + j
            u = bytes(ptrToBytes + &H10)
            u2 = RGB(u, u, u)
            SetPixelV myPictureBox.hdc, j, i, u2
        Next j
    Next i

    myPictureBox.ScaleMode = 3
    myPictureBox.Height = iHeight
    myPictureBox.Width = iWidth

End Function
